タミヤ1/25 タイガーI型 製作記

プラモデルの往年の名作タミヤ1/25 タイガーI型を、ガールズ&パンツァー登場の黒森峰女学園212号車(西住まほのティーガーI)として作りました。50年近く前のキットですが、子供の頃に色々と苦労した部分も、今ならもう少しだけ要領よく作れるかもw



タミヤ1/25 タイガーI型です。ティーガーじゃなくて「タイガー」と呼びたいですね(笑
no-title



仮組みして改修ポイントを確認します。全体の雰囲気は悪くないので、砲塔と防盾の高さだけ詰める方針で行きます。手前は比較用のタミヤ1/35。

このキット、シャーシの刻印には1969とあるので47年前のキットだけど組み立てカンタンなのは流石タミヤですね♪
ポリ製の組み立て式履帯にサスはトーションバーで可動。内部も再現されてます!
細かいこと言うキットじゃないので、箱開けてドンドン組んでいきます。


実車通りのトーションバー可動サス、リモコンで走らせるには楽しいんだけど、自重でヘタってシャコタン気味(次の写真)なので、シャーシ下にゲタ噛ませて車高上げて様子みたのが上の2枚です。
履帯はポリ製の組み立て式です。自重で垂れ下がる感じはとっても雰囲気あって本キットの売りでもあるのですが、実のところ幅もピッチもチョイとオーバースケール気味です。なので履帯の枚数も実車は96枚ですが、キット指定は72枚です。それ自体はまあいいのですけど、キットの履帯は外側の縁が分厚いので、外側になる縁の部分を1枚ずつ斜めに削ぎ落すとモッサリ感が無くなり雰囲気がアップします。作業は新品の刃に交換したカッターナイフで行いました。
左がキットの状態、右が履帯の端を斜めに削ぎ落した状態です。


製作時に参考にした資料としては、ガルパンの設定集はもちろんですが、「アハトゥンク・パンツァー第6集ティーガー戦車編」を主に使用しました。あとは写真に写っているタミヤの1/35初期型キットの各部寸法をノギスで計って1.4倍したものを基準として、今回の工作に反映するかどうかを決めていきました。
まずはいちばん気になる主砲防盾の高さを上下で詰めて具合を確認しているところです。
防盾の高さを修正すると、やはり砲塔の高さも気になってきます。実寸で砲塔は1.5mmくらい低くすると丁度いい感じです。ガルパン資料を見ると、砲塔の平面形は実車どおり左右非対称になっていますが、本キットの工作では砲塔平面形は気にしないことにします(^^;


ということで砲塔は高さを1.5mm詰めることとし、ギコギコ作戦発動です!
適当なノコの切りしろ分が丁度いい感じで、写真の位置で分割します。ビジョンポートは上側、砲耳は下側です。
縦の分割部はスジ彫り入れて折るだけでOK。
ぶった切って再接着して出来上がりです!お手軽工作だけど印象が相当変わりました!


車体は前面装甲上部を削って高さを低くします。
前部上面装甲の組み合わさる溶接ラインが変なので、フェンダー切り落として調整します。溶接跡は後で再現し直します。
大きな改修的にはこんな感じでしょうか。

車体側部底面にモーターライズ用のでっかい穴が開いてますのでプラ板で蓋をしておきます。
あとエンジングリルから覗ける中がスカスカなのも気になったので、キットのエンジンパーツ(元々はリモコン用モーターに被せるフタ)を切り刻んでプラ板でソレっぽくデッチアップします。グリル越しに結構見える感じですけど、あとは黒っぽく塗っておけば大丈夫でしょう(^^;

フィギュアを乗せようと思うとスッカラカンのキューポラが気になってきたので、内部をプラ板でデッチアップ。
「ソレっぽく何かある」程度の解像度ですが(^^;
あわせてスリット位置を調整し、スリット下にぐるり入る分割ライン、水抜き穴、直接照準器も再現します。

車内をサフEVOのオキサイドレッドで塗りました。どうせ内部は見せないので車体上部はコレで閉じちゃいます。
車体天板のプラ材は剛性上げるための補強材。車体各部は結構ヒケてるのでパテで成形します。
前方機銃はアベール1/25の金属製MG34を仮止めしています。


エアクリーナのフランジ部分って初期型の萌えポイントだと思うのでプラ材で付加工作します。ビニール製のパイプもウェーブのプラパイプに交換しています。実車では排気管カバー上部にフランジと干渉しないための切り欠きがあるので再現してやると、写真のようにピタリと各部が収まります。エンジングリルのメッシュはアベールの1/25タイガー用ってのがあったので使ってみたら、内部は全く見えなくなっちゃいましたw
フランジのボルトはMENGのNUTS AND BOLTSを使っています。

車体前面上部の接着跡を消し、側板との溶接ラインを修正します。擬装網立ての丸い基部はウェーブのプラパイプです。切り飛ばしたフロントフェンダーはプラ板で作り直します。ヒンジ等の細部もプラ板細工でそれっぽく。目立つ場所なので工作でディテールを追加しておくと完成後に映える部分と思います。ただし実写で付くフェンダー前端の跳ね止め用のフックはガルパン車には描かれてないので遠慮なく省略です(^^;
OVM類もクランプだけを再現するので、キットの取り付け穴は全部埋めて成形しておきます。表面のヒケはパテで成形します。


砲塔天板を接着しました。1/35キットを参考に主砲防盾の裏側を再現し、砲塔と防盾の隙間もプラ材で埋めます。ノーマルの完成写真(下)と比べると、砲塔と正面装甲の高さ詰めたことでかなり印象変わってるのが分かると思います。スモークディスチャージャーも作り直すので、接着ガイドはプラ版で埋めて成形します。よく見ると二つある照準孔が微妙に水平じゃないのが気になったので、このあと内側を埋めて掘り直しました。

トーションバー最前列と最後列にある白いのが、サスペンションのヘタリ防止用ストッパーです。プラ材貼っただけですがこれで十分です。



ボッシュライト周りも作り直します。主砲同軸機銃は真鍮パイプ。ジャッキ台はケガキ針やナイフで木目を入れます。
さすがにそろそろ飽きてきた(^_^;

防盾の主砲基部のボルト、本当は尖頭ボルトなんだけど、適当なサイズが無かったので普通のボルトを植えます。
各部に使っているMENGのプラ製NUTS&BOLTSから、SET Bの2.2mmサイズを使用。
前述したリアのエアクリーナ配管のフランジ部や、ボッシュライトの基部、ライトコード引き込み部等にも丁度いいサイズを選んで使ってます。

OVM以外の工作ようやく終了したところ。各部の手すりは真鍮線に替えました。
スモークディスチャージャーは車体への取り付け部をプラ板で作り、各筒はキットパーツ基部の角度を変えて接着します。

溶接跡はヒートペンで再現しますが、コテ先をちょうどいい幅に加工したものを新たに作って使用しました。


エンジンデッキの消火器がショボいのが気になっちゃったのでタスカ1/24の2号戦車パーツ眺めながらプラ材で自作します。上からタスカ・自作・キットパーツ。

最後の難関、クリーニングロッドのホルダーはいろいろ試した結果、エバーグリーンのプラ材をゴッドハンドの精密彫刻刀(1.5mmΦ)で彫って作りました。


転輪センターのポリキャップ1個だけ紛失したのに気づいたので、ブルーミックスで複製します。
先端の平板部分だけでもよかったのですが、一個だけなので無理やり引き裂き型にしてまるっと複製します。
ブルーミックスは引き裂き耐性無いので一発勝負(^_^;

工具箱のキャリアをプラ材で作ります。リアフェンダーもリブを追加しました。

サフ吹いてみたところです。

やっぱC型シャックルは無いと寂しいのでプラ材削って作り、車体に装着するためのホルダーはキット付属のワイヤーロープ止めを利用しました。装着位置は劇場版仕様ですw
U字型の牽引フックはeBayで見つけた金属製アフターパーツを使ってます。


側面の牽引ケーブルのホルダーも、金属板とプラ板で作ります。
フェンダーは切り離して1枚ずつ接着しています。

ようやくコレの出番です。

クレオスのガルパン特色が実にどんぴしゃな感じです。
基本色が塗れたのでパチリ。
ポリ製履帯はガイアのマルチプライマー吹いてからAKの「Dark Tracks色」を吹いてあります。
横のワイヤーロープ用のパーツがひとつ紛失してるので直さないと(^^;

毒を喰らわば何とやらで、アベールの金属砲身とエッチングクランプ投入します。


1/35よりちょっと大きくなったとはいえクランプ組むのは面倒ですが、もうひと頑張り!

スコップ先端部分はタスカ2号戦車F型のパーツ複製したのを削ったもの。
クランプも付いてよーやく予定の組み立て完了です。
これでデカール貼れます。

黒森峰デカールはカステンVol.1にちょうどいいのがあったので採用。
数字は白縁赤数字で212と数字ダブるので手持ちで適当なのがありません…。

通販で買ってみたワイルダーのドライデカールが程良い大きさなので採用します。
真ん中「212」がカステンの1/35用で、ちょっと字体が違うような気がするけど、まあいいでしょうw


マーキング入ってフィギュア仮置き記念撮影です。
ちなみに下の板はIKEAの「まな板」ですが、サイズがピッタリなのでM3ネジで戦車を固定して持ち手として使っています。
(結局このまま展示台になりました)


続けて1/25の西住まほを作ります。
設定資料を身長163cmにあわせて縮小印刷したものでサイズ感を確認。あとはそれをテンプレとして見ながら軽量パテ盛ります。今回は細いアルミ線を骨にしてポーズ付けた状態で造形。靴は別途左右のサイズ合わせて削り出して合わせます。



今回は複製無しのワンオフです。
ここまでは2日ほどで一気に作りました。目は鉛筆で描いてます。
写真に撮ってみるとどうにも印象が違う。前髪の感じが違いますね。

前髪一部削って作り直しました。


サフ吹き、ホワイト吹き後に基本色乗せて目を描くところまで一気に行きます。
写真に撮ると眼の印象がくどいですね。鉛筆描きの方が良かった感じです。

眼の塗装を修正します。20倍の実体顕微鏡を使って確認しました。
ざっくり塗装して様子みてるところです。
顔の造形や塗装にはじっくり時間をかけるべきですが、今回は持参予定の東京AFVの会まで時間が無いため、とりあえずこれでOKとしました。



細部塗ってつや消し吹いて完成です。
※実はジャケットのお腹の縦は赤ラインがありません。モノクロの設定画だけ見て塗ってたので後から気づきました(^^;


というわけで、タミヤ1/25タイガーI型、完成でありますー!
※ボールマウントは、この後グレーに塗りました。


作りながらツイートしたものは、Twitterのモーメントとしてまとめていますのであわせてご覧ください。

完成写真は改めて撮りなおします。
今回はこんなところで。
Check
posted by あらけん at 00:49 | Comment(0) | TrackBack(0) | 模型

2015年11月14日

艦娘「島風」(マックスファクトリー1/20)作例とか

発売中のモデルアート増刊「艦船模型スペシャルNo.58」 特集:島風 にて、
マックスファクトリー1/20の艦娘 島風の作例を作りました〜!
キット製作のお供にドゾヨロシク!
ぜひ書店でご覧ください。


納品前の画像からちょっとだけご紹介。

キットお持ちの方はご存知と思いますが、
5連装酸素魚雷は、1/350のパーツそのものを背負ってます。
Check
posted by あらけん at 00:27 | Comment(0) | TrackBack(0) | 模型

2015年10月22日

ネーネちゃん(マックスファクトリー1/20)

マックスファクトリーのプラモ(プラマックス)、1/20ネーネちゃんを作りました。
山下しゅんやさんのイラストを立体化したプラモデルです。
ミニマムファクトリーNo.1、山下しゅんやミリタリーキューティーズの第一弾ですね。

友人の太刀川カニオさん入魂の原型ですねー。
とても楽しく塗ることができるキットと思います。

オイラはこんな感じになりました。

以下ざっくり紹介します。

キットは、しゅんやさんのイラストをあしらったお洒落なパッケージになっています。
説明書はスティックポスターにもなります。

パーツは4色で成型されています。瞳はデカールが付属します。

とりあえずそのまま組んでみるとこんな感じです。
パーツはパチンとはまるようにはなっていませんので、接着剤が必要です。

塗っていきます。
肌色がちょっと黄色く感じたので、ピンク寄りに振ります。塗料はファレホアクリルです。
服の赤線もファレホを筆塗りしてます。筆はウィンザー&ニュートンのSeries7の000番を愛用してます。
細いラインには、使い古して毛先が細くなってるのを使います。

瞳にデカールを貼ってみました。
多少やぶにらみ気味ですが、ハイライトの白を後からチョンと置いて調節すれば何とかなりそうです。
作業しづらいので2mmの真鍮棒で持ち手を付けてます。
顎のラインは、原型のカニオさんには申し訳ないが、チョイとオイラ好みに削り込んでます。

帽子もかぶせてみました。髪の毛はバーントアンバーです。
なかなかいい感じです。

ざっくり全体塗って足をつけてみました。
足の接合部は0.8mmの真鍮線で軸打ちしてます。
ストッキングの紫とブーツの黒は無塗装で、パーツを磨いただけです。

全部のパーツを接着して一応の完成です。
艶消しクリアを吹くつもりでしたが、艶の違いが面白いので塗りっぱなしです。
ホーンのケーブルは、さかつうのプラグコード0.38mmを使用。
ジャケットとスカートの赤線は、ファレホだけだとイマイチ発色が悪かったので、ガンダムマーカーの赤を面相筆で塗り重ねてます。

本キット作った方はお気づきと思いますが、実は細かいところチョコチョコいじってます。
足の付き方若干いじってポーズが気持ち変わってたりとか、上記した顎から首のライン、あとは前髪パーツの取り回しとか、スカートの縁やボウタイも削り込んでます。とはいえ、言われなきゃわかんないようなところと思いますので、基本的には自己満足の世界。まあお好み次第ということでしょう。


てな感じで、マックスファクトリー 1/20スケールのネーネちゃんでした。
第二弾の英国風バーニーちゃんも凄く楽しみです。

Check
posted by あらけん at 23:05 | Comment(0) | TrackBack(0) | 模型

2014年08月14日

模型戦車道〜うさぎさんチームその1〜

というわけで、ここ数日ツイートしまくっていたM3のまとめです。

アンツィオ戦OVA見てると作りたくなるのが、イタリア戦車以外だと、バレー部の「はっきゅん」と、うさぎさんチームのM3ですよね。まあ今後のこともあり、まずはM3から作ってみます。

1/35サイズでのM3中戦車のキットといえば、古いタミヤと比較的新しいアカデミーがあります。あとはタミヤより古いモノグラム(1/32)、 あとエアフィックス(1/32)もありましたっけ?モノグラム、エアフィックスは他との組み合わせもあるので除外。となると、タミヤかアカデミーなんです が、ここはタミヤで行きます。タスカあたりで出してくれていれば良かったのになあと思います(残念

タミヤにした理由ですが、アカデミーは比較的新しいこともあって、ガルパン作例結構見かけていたこともありますし、アカデミーはVVSSが腰高な 欠点があり、これを直すためにタスカに換装することを考えると、タミヤでもあまり変わらないんじゃね?となったから。タミヤのM3、実に40年前のキット ですが、MM初期の良キットですよねえ。とはいえ、オイラも作るのは子供の頃以来であります。

1年ほど前でしょうか、作りかけのM4無印のシャーシに乗せて様子をみてました。履帯はタスカのベルト式T51ですが、イイ雰囲気です。砲塔が丸すぎるのがタミヤキットの特長ですね。こうやって見ると、履帯を換えるだけでもアップデートの効果あることがよくわかります。

ご存知のとおり、1970年代以前のタミヤやモノグラムのM4系の履帯は、エンドコネクターがゴムパッド部と一体になってます。これは当時の材質 だと、実物どおりに再現すると曲げたときに反り返っちゃうのと、モーターライズを考慮してのことだと思います。そんな中でイタラエリ(イタレリ)の M4A1が正確なエンドコネクター部を再現していて皆狂喜したんですが、めっちゃ硬い材質に苦労された方は多いと思います。
タミヤの場合、ベルト式でもM4A3のダックビルズ付きのが出たときにエンドコネクターが正確なものになりました。その後、モデルカステンの組み 立て接着式から可動式、タスカキット等出て今に至ると。とはいえベルト式履帯だと、どうしても構造上アールがきついとエンドコネクターが反り返り気味に なってしまいますので、気になる場合はカステン等の組み立て式を使うのがベストではあります。

ということで製作開始です。
以下Twitterの再編集でお送りしますw

資料的にはこんな程度。あとは「アハトゥンク・ガルパン」ですね。
基本的にオイラのガルパンモデリングは、3Dモデルの完全再現は目指してません。なので3Dモデルにあったりなかったりする部分は適当に追っかけてるだけですし、3Dモデルで省略されてるところでも実車でポイントとなると思う部分は再現したり、キットそのままだったりしてますので、その点はご容赦を。そんな感じで3Dモデルと実車の特徴的なところやカッチョイイと思うところを適当にミックスしつつ、劇中の雰囲気が再現できたらいいなと思ってます。

足回りはアスカモデルの別売りVVSS初期型を使用。ベルト式のT51履帯も付いてます。タミヤM3のシャーシにアスカモデルのVVSSはほぼド ンピシャでした。アイドラーの径を2.5mmでえぐったくらい。ちょっと感動。スポンジのかわりに1.5mm厚のエバーグリーン入れてゴムブロックの重し で乾燥待ちです。

履帯とあわせると、リターンローラーに比べてアイドラーの位置が若干高いことがわかりましたので、アイドラーの軸を2mm程下げてやります。エン ジンデッキの後部出っ張りが、キットは縦に長いタイプですので側面と同じ高さに切りそろえます。これはガルパンCGモデル固有の部分です。

実車はもう少し短いのが正解。

アイドラー基部等はタミヤのままですので、適当にデッチアップ。実はタスカのシャーマン系のストックは山積みですので、シャーシごとタスカのに換えてもよかったんですが、まあ結果オーライ。ていうか、シャーシごとタスカに換える案を忘れてました(爆
その後Twitterで、うさぎM3はアイドラーが穴なしタイプだと教わり、確認するとそのとおり。アスカモデルのVVSSには起動輪が3種、アイド ラーが2種入ってますので、穴無しのものに交換するだけでした。この転輪とアイドラーの組み合わせ、実はサンダース高のM4系列と同じです。タミヤのリアパネルは実車の生産型ともガルパンCGモデルとも違う形ですので直します。エアクリーナ?は キットのパーツを縦に中央のハッチはM4キットを眺めながらプラ板で作成します。このハッチのヒンジは、CGモデルではM3系のそれとは異なりM4と同じものとなっています。転輪配置ともどもサンダース高車両とデータを共有しているからでしょうか。

丸すぎる砲塔形状はエポパテ盛って修正します。いつもの軽量パテを使います。

完全硬化する前にザクザク削っちゃいます。キューポラはプラ板を適当に積層しただけですが、ハッチが丸型のガルパン仕様なのでそのように。 砲塔下端のフチもガルパンCGモデルには無いので削っちゃいます。あと主砲下部の切り欠も無いので埋めちゃいます。俯角が付かないだろうと思いますが、ここを埋めることで「うさぎさんM3」に顔が似てきます。照準用のスリットも水平位置向くように修正します 。
37mm砲の取り付け位置も、キットは砲耳に対して下にオフセットしているので、砲耳と砲身がずれない形に直してあります。

溶きパテ塗って調子をみてるところ。キューポラのハッチもくり抜いてフィギュアとあわせてみます。結構いいかも!

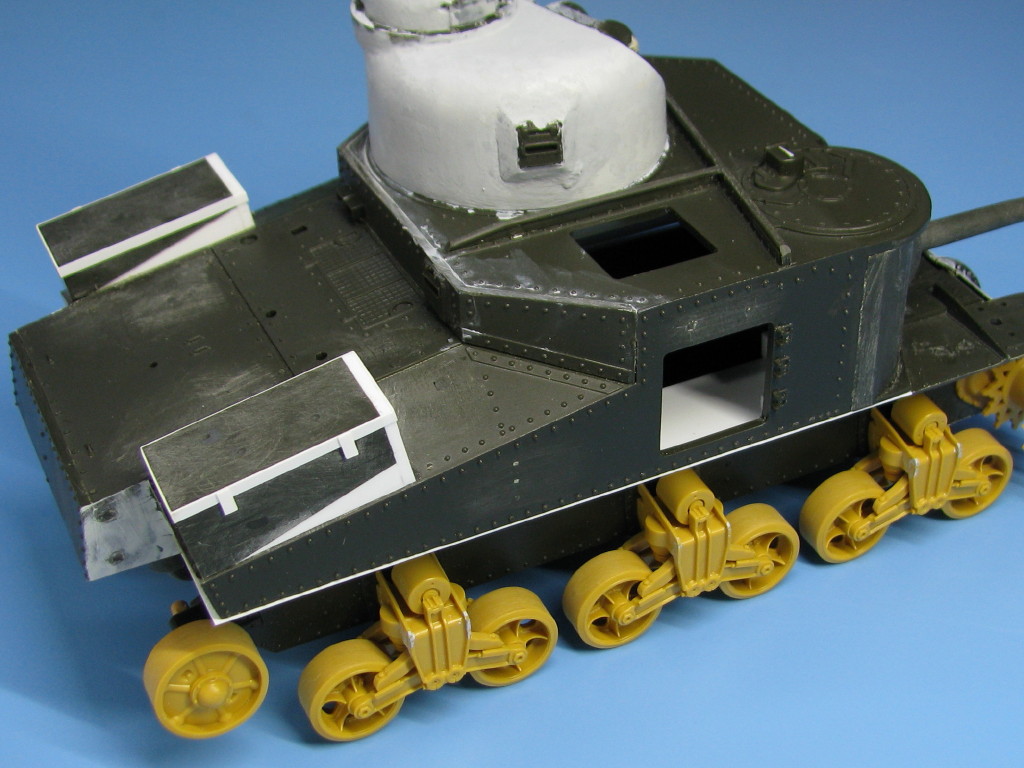

雑具箱はキットのをプラ材で延長します。実車の写真や図面と見比べると、タミヤキットは側面ハッチのVVSSとの位置関係とかが違う感じで、そうなると車体上部の寸法が結構実車と違う感じなのかなと思います。細かくは見ていませんが、まあ40年前のキットだしね。


実車には無いフェンダー状の部分を再現します。微妙に出っ張る程度で控えめに。使わないOVM等の穴は伸ばしランナーを流し込み接着剤でギュッとやって埋めてます。 側面ハッチ上の手すりも3Dモデルにはありませんので穴を埋めます。


前方機銃マウントの無いのがうさぎさんM3の特長ですので削り落とし穴を埋めます。フロントフェンダー周りは3Dモデルでは省略されている部分ですが、M3/M4系列の特長的な部分ですし、目立つ場所でもあり、結構マジメにプラ板細工してます。3ピースのデフカバーも上部ボルト部分を詰めたり、縦の接合部にスジ彫りを入れたりと手を加えています。模型的にも引き締まるかなと思います。



実車写真見てたら前左部の覗き窓がキットのは妙に小さいのに気づきました。実車写真見ると横ドアについてる覗き窓が同じっぽいので複製して使うことにします。複製は「ブルーミックスII」を使用。うまくいくでしょうか? 左端がキットのパーツ。ひとまわり小さいです。

レジン複製したハッチをつけてみたところ。若干モールドが寝ぼけた感じになっちゃったので、モールド深く彫るかはサフ吹いて調子を見てから考えようとおもいます。

3Dモデルには操縦手ペリスコープ(のようなもの)がついてるので、実車資料を参考にプラ棒細工で作って装着。実は英軍仕様のグラント戦車固有の装備。 主砲照準用のペリスコープもプラ板でフチをつけてます。ドライバーの覗き窓下はハッチ開固定用の金具ですが、CGモデルには無いので穴を埋めリベットを再生します。


ちなみに今回リベット植え替え用に使ったのはMENGモデルの「NUTS AND BOLTS 」のDセット。プラ製で使いやすいです。実はP40重戦車の尖頭ボルトを植え直すために用意してたんだけど、P40は後回しなのでした(苦笑

砲塔キューポラ以外は大体終わったところ。画面で見ると履帯はけっこうたるんでるので、試しに車体にピアノ線でたるみ表現やってみました。前世紀いにしえの技法ですが、結構イイ感じかも!本来はピアノ線がぶれないように、シャーシ裏にプラ板で増厚したり、反対側まで一本で通したりするべきなんですが、既に車体上部は接着しちゃってますので、適当な位置に0.5mmの穴をあけてズズっと反対側の壁にあたるまでピアノ線を通してるだけです。

砲塔とか工作終わってないんだけど様子見るんでサフ吹いたところ。砲塔形状と前左ハッチを直しただけでかなり印象変わりました。

残る工作は両開き式のハッチのみ。ハッチ裏側の詳細ディテールが不明なのでガルパン全話チェックしてみたところ、サンダース戦、アンツィオ戦でアップだけど側面から見たところのみの画像。あと大洗パレードで2カットほど。うち上面は小さく俯瞰した1カットのみでした。

ということで、結局ハッチ裏がはっきりわかる画像は無かったので、一部推測も交えてこんな感じになりました。 後ろハッチの縦についた手すりは、車体と平行にすると納まらなかったので角度をつけてあります‘。

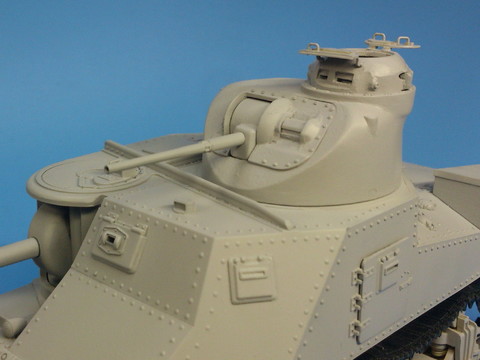

ガルパン仕様の砲塔アンテナポスト作って一応工作は完了したところ。サイドハッチ裏は4号戦車のパーツ貼ったデッチアップ。75mm砲部の右側面リベットは全部が一直線に並ぶように、地味に修正してたりするので、上のサフ写真と比べてみてほしいw

てな感じで、ほぼ組み立て完了デース!
